汽车座椅骨架相当于整套座椅的“骨骼主梁”，支撑坐垫、靠背与全部驾乘载荷。车辆长期行驶颠簸、乘客频繁倚靠推拉，骨架焊接点位极易出现裂纹、变形甚至断裂，轻则座椅晃动异响，极端情况下碰撞时骨架直接失效，大幅降低整车被动安全防护能力。很多车企仅做静态拉力抽检，很难发现反复受力下的疲劳隐患，这款三工位气动伺服座椅骨架耐久测试仪，专门模拟长期往复加载工况，批量检测单座、后排连体座椅骨架疲劳寿命，是座椅零部件厂品控审厂必备设备。

一、试验前准备工作

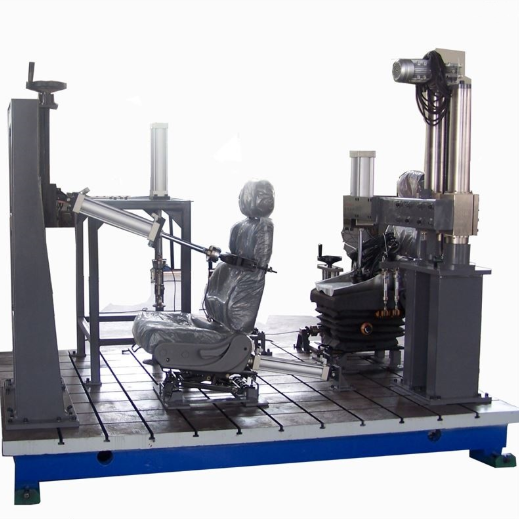

设备需提前接入220V电源与5～10bar干燥洁净压缩空气，确认气动回路无漏气，节流阀、传感器信号正常。设备标配超大T型槽铸铁工作台，尺寸1800×3000×200mm，将待测座椅骨架总成放平，利用工装螺栓牢牢锁紧固定，完全复刻原车安装约束方式，防止往复加载过程中底座滑移，造成测试数据失真。

该机型支持三个加载臂独立作业，可根据座椅宽度手动左右调节工位间距，调好后锁死定位结构；加载臂支持电动升降，还能在±45°范围内调整施压角度并锁紧，按需对准靠背上部、坐垫支架、靠背焊接处等关键受力点位，精准贴合实车受力方向。

二、参数设定

操作人员在一体式触控屏上完成全部参数录入，三个工位数据可分屏单独设置，也能同界面集中查看。

设定加载力：设备测力量程0～2000N，力传感器精度0.3%FS，按照试验标准输入向前/向后施压载荷；

设定试验频率：可在0～30次/min区间调节，常规测试选用10-20次每分钟；

录入总循环次数，设备计数误差不超过±1次；

设置位移保护阈值，一旦骨架形变超出限定范围，设备自动停机报警，避免试样破损连带损伤加载机构。

全部参数保存后即可调用存档程序，同批次产品无需重复设置，提升量产抽检效率。

三、启动试验

1.核对加载头贴合位置、工装锁紧、气源电压全部无误后关闭安全区域，点击启动运行。设备依靠气动伺服系统循环往复对座椅骨架施加前后方向压力，持续模拟日常倚靠、颠簸带来的交变载荷。

2.运行过程中屏幕实时同步显示三路工位的实时负荷、剩余次数、运行频率与位移数值，全程自动记录数据，无需人员值守巡检。设备自带多重防护，气压异常、载荷超限、位移超标都会立即停机锁止气源，规避设备过载与试样飞溅风险，可在5～60℃温湿度环境下长时间连续不间断试验。

四、试验结束与结果判定

1.达到预设循环次数后设备自动停止加载，待气动推杆完全回位泄压，再松开T型槽夹具取下座椅骨架。工作人员重点检查骨架主梁、焊缝、折弯位置是否出现肉眼可见裂纹、永久变形、焊点脱开等问题。

2.结合系统存储的力值位移曲线，判断骨架疲劳耐久是否达标。若中途位移量提前触达限值停机，直接判定该批次骨架强度不满足长期使用要求，可针对性优化焊接工艺、钢材选材与结构加强筋设计。测试完毕清理工作台杂物，关闭气源与总电源，导出试验报告归档留存，满足主机厂溯源审厂要求。

五、设备优势与价值

区别于单工位试验机，三工位可同时测试三件试样，研发对比、批量抽检效率翻倍。加载角度、工位间距、臂体高度全维度可调，单排独立座椅、后排连体靠背骨架都能适配测试。气动驱动结构维护简单，节流阀即可灵活调控往复速度，硬件故障率低，适合产线高频次质检。

如今汽车座椅轻量化设计普及，钢材厚度不断缩减，骨架疲劳开裂已经成为售后投诉高发项。依靠这款耐久测试仪把上万次往复受力模拟放在实验室完成，提前筛除结构薄弱、焊接不良的不合格工件，从源头减少座椅异响、骨架断裂、座椅松垮等质量问题，既降低企业售后返修与产品召回成本，也让座椅产品顺利通过各项整车安全准入检测，稳固供应链合作资质与市场口碑。
