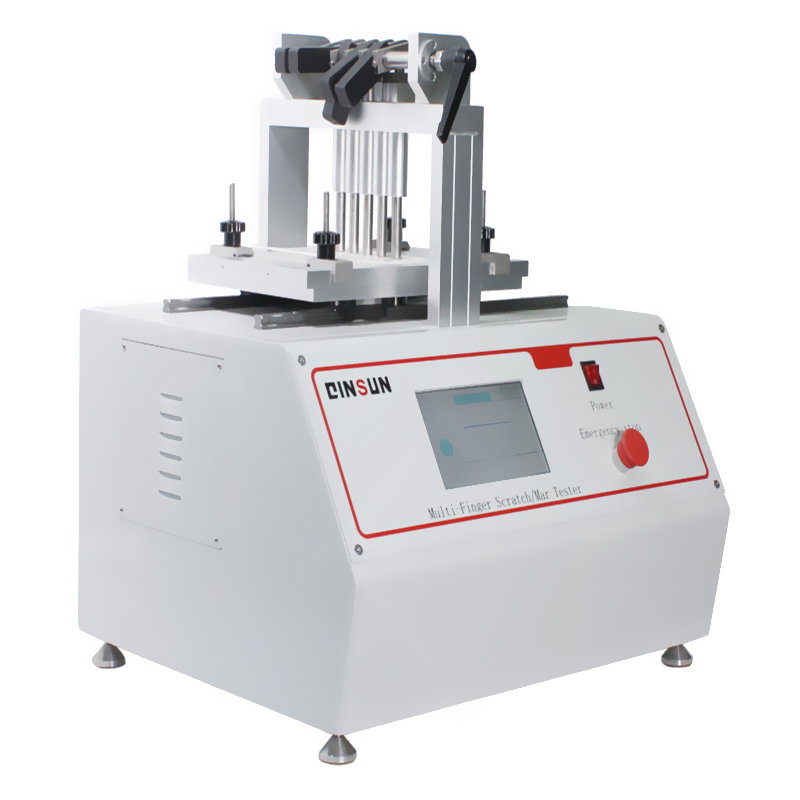

T113五指法刮擦测试仪完整使用教程-

汽车内饰塑料、皮革、涂层织物、复合材料日常使用时，钥匙、饰品、硬物很容易在表面划出划痕、发白甚至掉漆，直接影响整车内饰质感与产品口碑。五指刮擦测试仪是车企、零部件厂、第三方检测机构通用的专用设备，一次性五条不同载荷刮痕，模拟抓挠、刨削、硬物摩擦多种真实磨损场景，用来验证各类材料耐刮擦性能，数据稳定重复度高，不管是新品配方研发，还是出厂批量质检都能用。设备完全匹配福特、通用、克莱斯勒三大车企内饰检测标准，也是各大检测实验室标配仪器。

一、设备测试原理

这款仪器核心采用五根独立碳化钨刮指，搭配不同配重砝码，对样品施加垂直恒定压力，平台匀速往复运动模拟日常硬物刮擦、抓挠、刨削等多种破坏形式。五根刮指分开受力，一次测试就能得到五条不同负载的划痕，方便直观对比不同压力下材料受损程度。就算样品宽窄、表面平整度不一致，支架也能平衡调整，保证每根刮指都垂直贴合试样，测试数据偏差小，用来管控原料、优化喷涂涂层工艺十分实用。

二、仪器核心优势

整机搭载智能触摸屏，负载、行程、刮擦速度、划痕数量全部可视化设置，操作逻辑简单，新人简单培训就能上手。夹具经过特殊设计，样品压紧后不会滑动翘边，保证全程受力稳定。内部采用步进电机搭配精密导轨传动，运行间隙小、噪音低，多次平行测试结果一致性好，设备耐用故障率低。刮擦头支持自由更换，升降结构手动调节，适配塑料、橡胶、皮革、软金属、涂层面料等多种材质检测，适用范围广。

三、详细实操步骤

1.测试前期准备

先清点全套配件，确认碳化钨刮擦指、配套砝码、固定压块无缺失磨损；清理待测样品表面灰尘、油污，保证测试区域完整无原有划痕。同时检查设备导轨顺滑度，确认触摸屏、传动部件通电后无异常卡顿。

2.样品、刮指与砝码安装

把平整试样平铺在检测平台，用压块压紧固定，避免测试中移位。将选定规格的碳化钨刮擦头安装在五根独立轴杆底部，根据测试标准要求挂上对应砝码，依靠砝码自重提供垂直压力，装好后手动降下横轴支架，让刮指垂直贴合样品表面。针对宽窄不均的试样，可微调支架平衡位置，保证五根刮指同步接触面料。

3.触摸屏参数设定

开机进入操作界面，按照对应车企标准设置各项参数，包含刮擦行程、往复运动速度、循环次数，确认每根刮指对应的负载重量，参数核对无误后保存程序。设备速度、行程可调区间大，可灵活匹配不同材料严苛测试要求。

4.自动刮擦测试

启动设备，导轨带动样品平台匀速往复移动，五根刮指同步在材料表面划出平行划痕。测试过程尽量保持环境稳定，不要触碰机身造成震动，避免刮痕深浅不一。达到预设循环次数后设备自动停机，手动抬起横轴支架，让刮指离开样品表面。

5.取样观测与性能评估

松开两侧压块，平稳取出试样，在标准光源下观察五条划痕的深浅、发白程度、涂层破损情况。对比不同载荷下的损伤差异，也可搭配色差仪、光泽仪量化刮擦前后色差、光泽变化，以此判定材料耐刮擦等级，整理数据作为品质判定依据。

6.测试收尾工作

全部样品检测完成后关闭电源，取下砝码和刮擦指分类收纳，清理平台残留涂层碎屑，擦拭导轨保持洁净，长期不用做好防尘遮盖。

四、注意事项

砝码、刮擦指必须安装到位，运行中脱落会划伤台面，同时破坏试样；

试样一定要完全压紧，翘曲、松动会导致受力倾斜，测试结果失真；

碳化钨刮头出现磨损、缺口及时更换，否则会影响划痕均匀度；

更换不同材质样品测试前，清理刮指表面残留漆屑，避免杂质造成额外划伤；

定期清洁导轨并做简单润滑，能延长设备使用寿命，保证长期测试精度。

五、总结

上海千实旗下的T113五指刮擦测试仪一机覆盖汽车内外饰、塑胶、皮革、油墨涂层、软金属等多类材料检测，一次试验获取多组梯度划痕数据，大幅提升研发与质检效率。通过标准化模拟真实磨损工况，提前筛选耐刮擦性能不达标的原材料，优化涂层、改性配方，有效解决内饰件日常使用易刮花、发白的售后问题，是汽车零部件厂、第三方检测机构、质监部门必不可少的检测设备。
