汽车座椅安全带固定点试验台工作原理-

交通事故里安全带失效致人重伤，很多时候并非织带断裂，而是安全带车身固定点位焊缝撕裂、螺栓脱落、支架变形，整个约束系统直接失去受力根基，乘员会在惯性冲击下完全脱离防护范围，这也是车企召回、安全事故追责的高频隐患点。普通拉力检测只能单点简易拉扯，没法还原碰撞时多方向同步受力工况。汽车座椅安全带固定点强度试验台，对标国标与欧美整车法规，用九通道伺服同步加载模拟真实碰撞冲击力，全方位考核座椅本体、安全带锚点、车身连接结构的极限承载能力，是整车被动安全研发与出厂强检的核心设备。

一、核心工作原理

整套设备依托全数字9通道电液伺服闭环控制系统，采用上下位机分层架构，下位机实时运算保障加载精度，上位机搭载虚拟仪器可视化软件统一调度9路伺服作动器，可单通道独立设定参数，也支持最多9组点位同步协同加载，精准复刻车辆正面、追尾、侧翻事故中，安全带肩带、腰带、座椅骨架多方位同时受拉的力学场景。

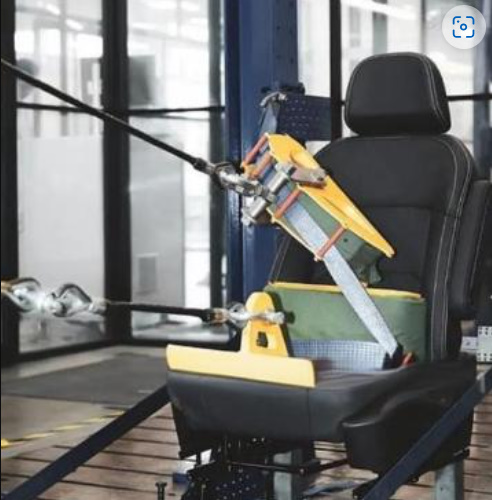

试验台以铸铁T型槽平板作为基准基座，将整车白车身或座椅总成牢靠装夹，搭配镁铝合金人体加载模块模拟人体惯性载荷；液压伺服缸作为执行单元输出精准拉力，6路通道最大载荷30kN，另外3路可达15kN，力值分段严控误差：大载荷区间精度±200N/±100N，低载荷段最小偏差仅±50N，位移测量范围0~1000mm，控制精度锁定±0.5mm，加载过程拉力与水平线夹角波动严格控制在±3°以内，完全贴合GB14167等标准规定的施力角度。

横梁搭载丝杆步进驱动结构，无需拆卸液压缸就能完成横向平移、上下升降调节，适配单排、双排、三排各类车型座椅布局；伺服缸内置液压缓冲限位结构，抵达行程极值自动卸力防护。试验全程实时采集力值、位移、形变曲线，加载至国标规定载荷并保压后，判定固定点有无脱落、开裂、永久形变超标，以此判定结构是否满足安全准入要求。

二、结构组成及运行

设备由试验台架、可调立柱横梁、液压动力单元、多通道伺服加载系统、手持与上位双端操控模块五大模块联动运转。封闭式安装台架最大可容纳5m×2m×2m尺寸车身，T型槽平板兼容各类工装快速定位；立柱导轨搭配手轮+电机双驱动，可灵活升降高度，还能加装头枕冲击组件拓展试验项目。

上置卧式液压站为整套伺服系统提供稳定油压动力，三路横梁各布置3只伺服缸，横向可滑动对位锚点位置，锁止机构杜绝加载时部件偏移碰撞；操作人员既能在电脑端批量编辑试验程序，也可使用手持式操作器现场微调点位与参数，软硬件多层过载、超行程、压力超限防护，避免设备过载损坏与试验风险。所有测试数据自动存储归档，生成可溯源检测报告，适配审厂与第三方认证。

三、总结

在汽车轻量化普及的当下，车身钣金变薄、支架材质迭代极易造成固定点强度缩水，仅凭设计图纸无法预判极限受力缺陷。上海千实旗下这款汽车座椅安全带固定点试验台在研发阶段可快速对比焊接工艺、螺栓规格、支架结构的优劣，提前剔除设计漏洞；量产环节用于批次抽检，从源头杜绝固定点脱焊、崩裂等批量质量问题。

一旦固定点强度不达标，车辆发生碰撞极易出现安全带锚点撕裂，直接丧失约束保护能力，带来重大安全事故与品牌召回损失。借助这套多通道同步加载试验设备，把极端碰撞工况搬进实验室完成验证，让每一处安全带固定点位都符合法规安全阈值，既是车企拿到市场准入的硬性条件，也是从零部件端守住行车被动安全底线的关键手段。
