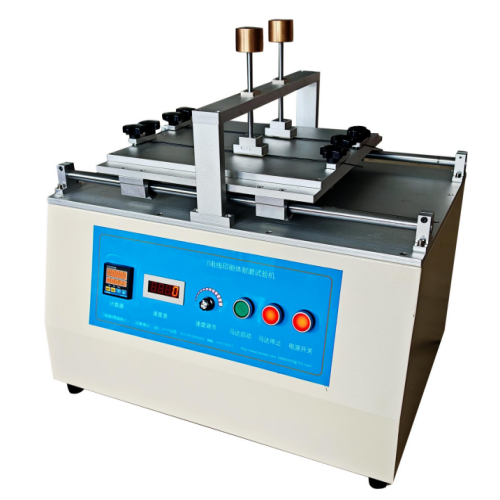

汽车电线标志耐久性试验机是什么-

汽车整车线束数量庞大，机舱、车门、底盘等位置的电线长期和线束胶带、金属卡扣、车身钣金反复摩擦，如果表层规格型号、回路标识轻易磨损脱落，后期检修排查线路故障时无法快速辨识，极易接错线路引发短路、电器烧毁甚至自燃风险。汽车电线标志耐久性试验机依据标准研发，通过标准化往复摩擦模拟实车磨损工况，检测线缆表面印刷字体牢固度，也可用于塑料件表面印字耐磨验证，是线束厂、汽车零部件企业必备的质检设备。

一、工作原理

仪器依靠电机驱动摩擦头做水平直线往复运动，完全还原电线装车敷设、车辆行驶震动带来的持续剐蹭磨损。测试时截取300mm标准长度电线，印刷字面朝上平稳固定在工作台夹具上，摩擦锤底部粘贴ISO规定配比的羊毛毡，在10±1N标准垂直荷重下压覆在印字区域，按照设定速度与250mm固定行程来回摩擦。

三组独立工位可同时开展平行试样比对，六位数显计数器精准记录往复次数，达到设定圈数自动停机。最终通过肉眼观察字体是否模糊、掉色、脱落，判定油墨附着力与标识耐久性能。整套测试压力、行程、速度全程恒定，杜绝人工手擦力度不一、次数不准带来的判定误差，试验结果可直接对标ISO 19642规范用于出货审核与主机厂验厂。

二、技术参数

1、摩擦速度：10～40次/分钟无级可调，适配不同标准测试节奏；

2、往复摩擦行程：固定250mm，符合标准规定运动距离；

3、标准载荷：严格执行ISO19642要求，10±1N恒定荷重；

4、摩擦耗材：羊毛毡规格50×50×3mm，成分为75%羊毛+25%合成纤维，标配15片备用耗材；

5、测试工位：三组独立测试位，一次可同时检测3根样品，提升抽检效率；

6、计数系统：0~999999六位计数器，到达次数自动停机；

7、动力与供电：40W驱动马达，整机AC220V/50Hz常规市电供电。

三、操作步骤

1、测试前准备与设备检查

先清理工作台面灰尘与残留油墨，检查往复导轨运行顺滑无卡顿，确认计数器归零。取出标准羊毛毡平整固定在摩擦锤底部，保证粘贴牢固、接触面平整无翘边。截取长度约300mm的待测汽车电线，擦拭表面油污，避免杂质干扰摩擦效果。

2、试样装夹固定

将电线平铺在设备台面上，印刷标识朝上，两端用夹具压紧锁死，测试段完全悬空对准摩擦头下落位置，测试过程中线材不能滑动、扭转。三组工位可分别放置不同批次、不同油墨工艺的试样，方便横向对比。

3、参数调试与启动试验

根据ISO 19642要求，把摩擦速度调至规定档位，核对砝码配重确保载荷为10±1N，在计数器上输入需要测试的往复总次数。确认摩擦行程为250mm无偏移，按下启动按钮，设备开始匀速往复摩擦作业，全程无需人员值守。

4、停机判定与结果记录

设备计数完成自动停止，抬起摩擦头取下试样，在自然光下目视检查印刷字体磨损状态。若字迹清晰可辨识即为合格；出现大面积掉色、露底、完全看不清则判定标识耐久性不达标。同步记录测试次数、速度、载荷等数据，留存作为批次质检依据。

5、收尾清理保养

测试完毕更换被磨损的羊毛毡，清理工作台油墨碎屑，关闭设备电源。长期不用做好防尘，定期给传动导轨少量润滑，保证每次摩擦行程和力度精准稳定。

四、总结

上海千实精密机电科技有限公司所生产的汽车电线标志耐久性试验机不仅用于汽车低压电线标识耐磨检测，也可拓展检测塑料管件、护套件表面丝印字体牢固度。在新品研发阶段，技术人员可以对比不同油墨、印刷工艺、表面涂层的耐磨差异，优化印刷方案；量产阶段作为入库抽检设备，从源头杜绝标识易脱落的不合格线束流入整车装配。合规的检测报告能够满足车企准入审核与出口标准要求，减少后期售后线路排查难题，从细节上提升整车电气系统可靠性。
