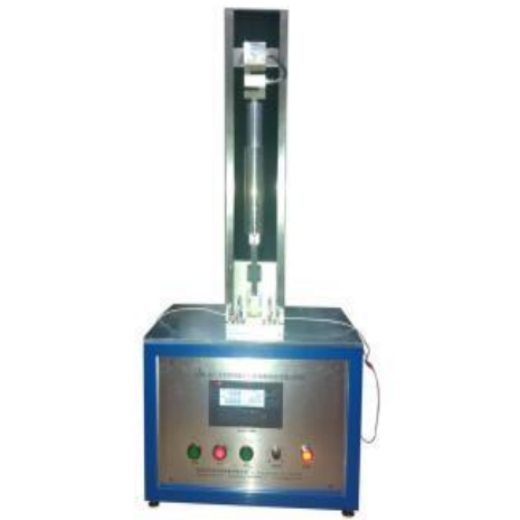

铁道机车电缆动态切通试验机之解析-

高铁、地铁、内燃机车内部布线工况极其严苛，车辆高速运行带来持续高频震动，电缆长期与金属线槽、固定卡扣、尖锐钣金边角挤压剐蹭，一旦绝缘护套被硬物戳穿切通，极易造成动力回路短路、控制信号中断，甚至引发车厢电气起火，直接威胁轨道交通运营安全。铁道机车电缆动态切通试验机严格遵循相关标准设计，量化考核电缆绝缘层抗穿刺、抗挤压机械强度，是机车电缆生产厂家出厂必检、主机厂入厂审核硬性要求的核心质检仪器。

一、工作原理

整套测试高度还原线缆实车受压刺穿失效过程。测试时将机车电缆平稳固定在厚重钢制承载平台，直径0.45mm标准钢丝压头垂直对准绝缘表层，设备以恒定1N/s匀速垂直向下缓慢施压，模拟金属锐边持续挤压切入的受力状态。仪器内置24V检测电压、5mA动作感应电流回路，当压头彻底切透绝缘接触内部导体瞬间，电路导通触发设备立刻停机，并自动锁定记录临界最小切通力值，杜绝人工判断带来的误差。

设备支持液晶屏幕直读数据，也可通过配套电脑软件存储力值曲线，牛顿、公斤、磅三种力值单位一键切换，最多可同时放置4根试样平行比对；可选伺服马达驱动，加载速率平稳可控，测试重复性极强，最终依靠切通力数值直观判定护套材料抗动态切通性能是否达标，完全匹配欧标动态切通试验规范要求。

二、主要功能

1.将样品固定在钢制平台上，用将有φ0.45钢丝的压头横搁在样品上方，以1N/S加力速度，向下垂直方向对样品加力，直到样品被切通(穿通)为止，并记录此时的最小切通力。

2.切通力为液晶数显或电脑软件显示，力的单位可以切换(N、Kg、lb)

3.当样品被切通时，能自动保持切通力的大小

三、主要参数

1.施加力值范围：12-20kg/1-200kg

2.加力速度调节方式：电位器调节/电脑软件自动控制

3.数据报表：可生成测试报表文件

4.动力：普通调速马达/伺服马达

5.样品数目：4条

6.施加力值范围：0~200N

7.加力速度：1N/S

8.钢棒直径：0.45mm

9.试验电压：24V

10.检测动作电流：5mA

11.功率：200W

12.电源：220V

四、操作步骤

1、试验前设备与试样准备

清理钢制平台油污杂质，检查压头无磨损、驱动机构运行顺滑，电脑软件通讯正常。截取长度达标机车电缆试样，擦拭表面毛刺、油污，避免杂质影响穿刺结果。

2、试样装夹固定

将电缆平铺锁紧在工作台，保证线材不滑动、不翘起，压头垂直对准线缆平整绝缘区域，四点位可同时安放不同批次样品做对比试验。

3、参数设定启动测试

在控制面板或电脑端设置1N/s加压速率，清零力值读数后启动设备，压头缓慢垂直下压切入绝缘层，全程全自动运行无需人员值守。

4、击穿判定与数据导出

压头刺穿护套接触导体后设备立即停止，读取锁定的最小切通力，同一根线缆多方位复测取平均值，数值达到标准下限即为合格。随后在软件内导出PDF测试报告留存。

5、收尾保养工作

抬起压头，取下测试完毕样品，清理压头粘附的塑胶碎屑，关闭设备电源；长期停用做好防尘，定期校准力值精度，保证每次试验数据稳定可靠。

五、总结

很多线缆制造企业只做耐压、阻燃、弯曲常规测试，忽略动态切通这项隐蔽性极强的机械性能指标，产品批量装车后，经过车辆长期震动挤压，大批量出现绝缘被卡扣、金属边角压穿破损，不仅产生巨额售后返修成本，更给地铁、高铁运行埋下重大安全隐患。

上海千实精密机电科技有限公司所生产的这款设备对机车电缆企业品质提升有着关键作用。在新品研发阶段，技术人员可通过动态切通试验，直观对比不同护套材质、挤出工艺、绝缘厚度的抗挤压、抗穿刺表现，不断优化材料配方与生产工艺，有效提升薄壁电缆绝缘的结构强度与耐冲击性能。在批量生产过程中，设备可用于常态化抽样检测，精准筛查绝缘强度不足、易被挤压击穿的不良品，从生产源头严控产品质量。

与此同时，设备生成的完整试验数据与标准化测试报表，完全满足EN轨道交通标准认证及各大轨道主机厂的审厂要求，是企业产品合规入市、进入供应链体系的重要依据。通过常态化动态切通检测，企业能够搭建更完善的质量管控体系，有效规避车载电缆长期震动挤压导致的绝缘击穿、线路短路、设备停运甚至起火等安全隐患，全面提升轨道交通线缆长期运行的稳定性与安全性。
