航空电线耐磨试验机工作原理与核心参数详解-

飞机机舱内部线束排布密集，长期受机身震动、线束之间相互摩擦、金属支架剐蹭，很容易出现绝缘层磨破、导体外露短路，直接引发机载设备故障甚至飞行安全隐患。航空电线耐磨试验机严格依据相关标准设计，通过标准化砂带持续拖拽摩擦，模拟线缆真实磨损工况，精准判定航空航天用电线电缆绝缘层耐磨耐久能力，是线缆出厂军检、新材料配方验证的必备检测设备。

一、设备核心测试原理

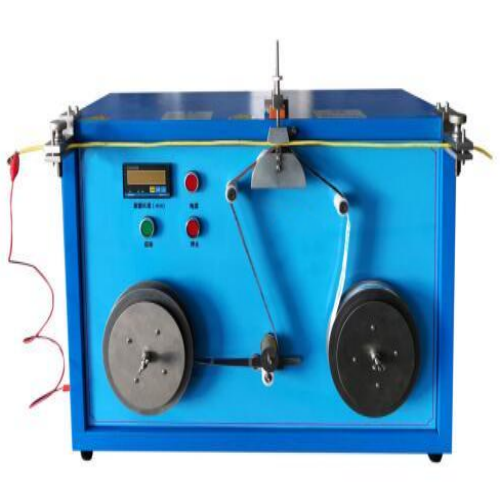

整机采用标准砂带往复拖磨试验法，完全还原航空线束在装机敷设、长期振动下的摩擦损耗状态。测试时将航空线缆试样按固定角度装夹，依靠54±0.5g标准负荷支架施加垂直压力，让线缆以29°夹角紧密贴合匀速运行的400#氧化铝砂带表面进行连续摩擦磨损。

设备搭载导电条导通检测装置，两条导电条间距76±2mm，一旦砂带磨穿线缆绝缘层、触碰到内部金属导体，电路即刻导通判定样品失效，同时记录累计磨损长度。砂带行走距离由数显计数器精准统计，全程速度、压力、摩擦角度高度统一，彻底避免人工测试力度不均、工况不标准导致的数据偏差，试验重复性完全满足军工产品检测要求。可更换不同圆角规格的磨带支撑座，适配不同线径、不同绝缘硬度的航空导线测试。

二、核心技术参数

计长系统：砂带行走长度计数0~9999.9mm，可精准记录磨损失效行程；

运行速度：砂带恒定行走速度1500mm/min，摩擦节奏稳定无波动；

支撑圆角：F档0.8/1.6/4.8mm、G档0.4/0.8/1.6mm多规格可替换；

标准载荷：负荷支架自重54±0.5g，完全对标国军标加载要求；

摩擦夹角：试样与砂带固定夹角29°，保证接触受力符合试验规范；

导电检测组件：导电条宽度6.5mm，条间距76±2mm，击穿自动判定失效；

耗材规格：砂带宽度25±0.5mm、单卷长度50m，磨料为400#氧化铝；

供电配置：整机220V/50Hz市电，功率匹配常规实验室用电环境。

三、设备应用价值

航空线缆对绝缘可靠性要求极高，仅凭外观无法判断长期耐磨寿命，上海千实精密机电科技有限公司所生产的这款试验机把数年装机磨损压缩为短时加速试验。在研发阶段，工程师可以对比不同绝缘材料、护套工艺的耐磨优劣，优化线缆配方；在生产质检环节，用于成品批量抽检，提前筛除绝缘层易磨穿的不合格产品。同时设备出具的磨损长度数据合规可溯源，可直接用于军工送检、航空主机厂供应链审厂，从源头杜绝线束摩擦破损带来的短路、起火风险，保障飞行器电气系统长期运行稳定性。
