汽车床内衬强度测试仪使用方法-

皮卡、载货汽车的货箱内衬是防护货箱底板的核心部件，日常装卸货物、重物冲击、长期承压，很容易出现内衬开裂、局部凹陷、涂层脱落、板材脱层等问题。很多成品装车后才暴露强度不足的缺陷，引发售后投诉与批量返工。传统人工按压、简易负重测试，无法模拟真实重物跌落与静态承压工况，检测数据参考性极低。汽车货箱内衬强度测试仪是专用检测设备，可精准完成日常负载测试与重物跌落测试，量化内衬抗冲击、抗承压性能，提前排查品质隐患，是车企及零部件厂家质检、研发的核心设备。

一、汽车床内衬强度测试仪测试原理是什么？

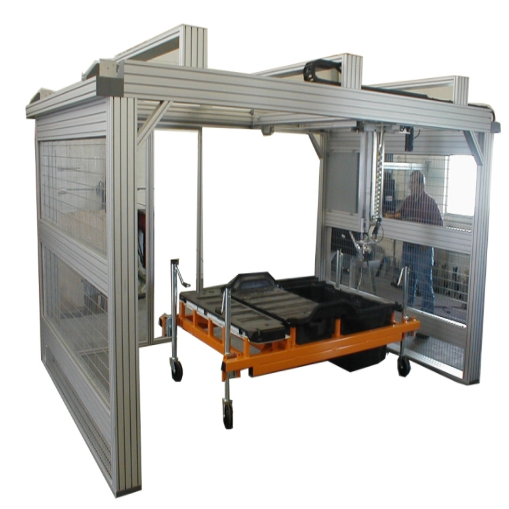

设备依托模拟实车台架结构，精准复刻卡车货箱安装工况，通过专用固定工装稳固支撑内衬试样，完全还原装车受力状态。设备支持两大核心测试模式：重物跌落冲击测试与定点静态负载测试，适配各类货箱内衬、防护板材的强度检测需求。跌落夹具最大可承载100磅重物完成自由跌落冲击，模拟货物掉落撞击场景；负载夹具可提供最高1000磅恒定压力，测试内衬长期承压形变、开裂性能。系统支持自定义编程存储试验方案，可一次性设置多达100个不同跌落、负载测试点位，全面覆盖货箱边角、中部、拼接处等易受损薄弱区域，全方位核验内衬整体强度一致性。

二、汽车床内衬强度测试仪操作步骤有哪些？

1、试验前期准备与设备预检

测试前检查设备台架、升降夹具、传感器及控制系统，确保传动顺畅、传感数据归零、无故障报错。清理工作台杂物，保证测试区域整洁，避免杂质影响测试精度。将待测货箱内衬平稳固定在模拟货箱台架上，贴合实车安装标准，锁紧固定装置，杜绝测试过程中试样偏移、松动，保障工况贴合实际用车场景。

2、试验参数编程与点位设定

根据检测需求在软件系统内编辑试验程序，自由切换跌落测试或静态负载测试模式。按需设定冲击重量、负载压力、测试高度、保压时长等核心参数，同时标记1–100个测试点位，覆盖货箱内衬所有关键受力区域。设备支持方案保存复用，同批次产品复检可直接调用程序，无需重复设置，大幅提升批量抽检效率。

3、定点冲击与负载测试

参数核对无误后启动设备，系统自动控制夹具移动至预设测试点位。跌落模式下，夹具精准释放配重重物，完成定点冲击试验；负载模式下，夹具匀速施压并恒定保压，模拟货物长期堆放承压状态。测试全程自动化运行，无需人工值守，设备传感器实时采集力值与位移数据，动态生成每个测试点的力-位置对比曲线图，直观呈现内衬受力形变全过程。

4、试验停机与取样检查

所有点位测试完成后设备自动复位停机，待机械结构完全归位、泄压完毕，再松开固定工装，小心取下内衬试样。肉眼观察试样表面，重点排查冲击点、承压点是否出现开裂、凹陷、起皮、脱层、永久变形等损伤，结合系统数据综合判定内衬强度是否达标。

5、数据导出与报告归档

设备支持测试数据一键导出为Excel格式，所有试验曲线、原始数据、点位记录均可保存存档，支持随时重新加载查看、二次编辑或打印报告，完美满足企业品质溯源、第三方检测、主机厂审厂的资料留存要求。

三、汽车床内衬强度测试仪操作注意事项是什么？

测试过程中严禁靠近夹具运动区域，防止重物冲击、机械移动造成安全隐患；更换试样、调整点位必须停机操作。每次测试前校准传感器，保证力值、位移数据精准；多批次对比测试需统一参数标准，确保数据具备横向参考价值，避免工况偏差导致检测失效。

四、总结

货箱内衬强度不足，是皮卡、载货汽车高频售后问题。汽车床内衬强度测试仪通过标准化加速测试，把装车后才会暴露的冲击开裂、承压变形问题前置到实验室排查。研发阶段可优化内衬材质、厚度及成型工艺；量产阶段用于来料抽检与成品质检，从源头杜绝批量品质缺陷，大幅降低售后返修与客户投诉风险，助力企业稳定产品品质，提升市场竞争力。
