航空航天含氟电线动态切通试验仪的原理与核心功能-

航天飞行器、军机机载线路长期处在强震动、高低温交替、管线剐蹭挤压环境，含氟绝缘线缆一旦被尖锐结构切穿破皮，极易引发线路短路、设备失灵，直接威胁飞行安全。这款动态切通试验仪严格对照相关标准，是航空航天线缆出厂必检设备，精准检测绝缘层抗切割机械强度，提前排查线路重大安全隐患。

一、核心工作原理

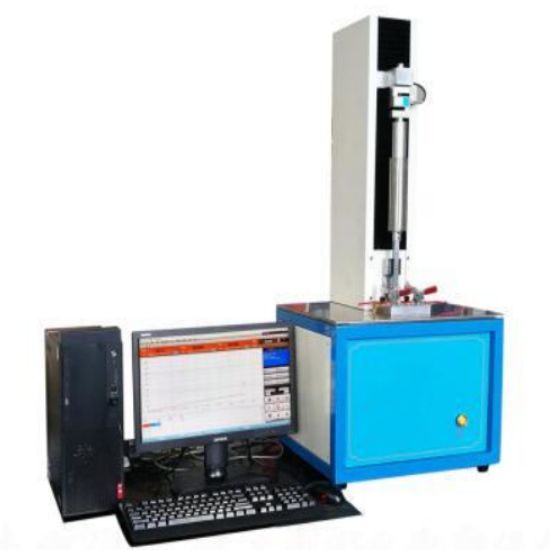

设备依托伺服电机搭配精密滚珠丝杆传动，把待测线缆牢牢固定在钢制承载平台，标准钢丝压头匀速垂直下压，模拟机身卡扣、金属锐边长期挤压切割线缆的真实工况。整套回路接入DC12V/24V检测电路，当压头戳穿含氟绝缘外皮、触碰内部导体时，5mA感应电流即刻触发停机锁止，自动锁定击穿瞬间的最小切通力，以此判定线缆绝缘防护是否达标。

仪器自带可程式温控箱体，可模拟0~150℃高低温环境，还原航天设备升空、高空巡航、地面起降的温度变化场景，避免常温测试数据和极端工况实际性能偏差，试验结果更贴合机载真实使用条件。配套专业电脑软件全程采集力值曲线，数据可存储导出，满足军工项目溯源与第三方认证归档需求。

二、主要核心功能

1.标准化加压切通检测

线缆固定完成后，压头以固定5mm/min速率垂直向下持续施力，直至绝缘层被穿透，自动捕捉并记录临界切通力，省去人工读数记录，降低人为误差。

2.多单位力值自由切换

支持牛顿N、千克Kg、磅lb三种常用单位一键切换，适配不同军工项目、外协检测的报表填写规范。

3.击穿瞬时数据锁存

一旦绝缘被切穿导通电路，设备立刻停止下压并保持当前力值，不会因丝杆回弹丢失关键试验数据。

4.电脑端数据联动管控

标配专用上位机软件，可批量录入试验方案、实时绘制力-位移曲线，批量导出试验台账，方便批次品质对比与送检资料整理。

5.宽域温度模拟测试

环境箱温度0~150℃任意设定，可完成高温老化后切通验证，考核含氟材质在升温后软化、强度衰减下的抗切割能力。

三、关键技术参数

1.施加力值范围：0~1000N

2.加力速度：5mm/min

3.钢棒直径：0.51mm(出厂配100PCS)

4.试验电压：DC12V或24V

5.检测动作电流：5mA

6.功率：200W

7.电源：220V/50Hz

8.动力：伺服马达、滚珠丝杆

9.环境箱温度范围：0~150℃可设定

四、应用价值

航空航天线缆对可靠性有着军工级严苛要求，传统手工剪切拉力测试无法复刻缓慢挤压穿透的失效模式，很难筛出绝缘层偏薄、氟料配方不合格的线缆产品。该设备用国军标标准化试验流程，在研发阶段优化绝缘挤塑工艺与材料配比，来料入库环节批量抽检拦截不合格线材，从源头杜绝机载线路运行中被切损短路的重大风险。

完整可追溯的试验记录也是线缆企业进入航天、军工供应链的硬性审核材料，既能大幅降低后期飞行器运维排查与故障召回成本，也能稳固企业在特种线缆配套领域的资质与市场竞争力。
