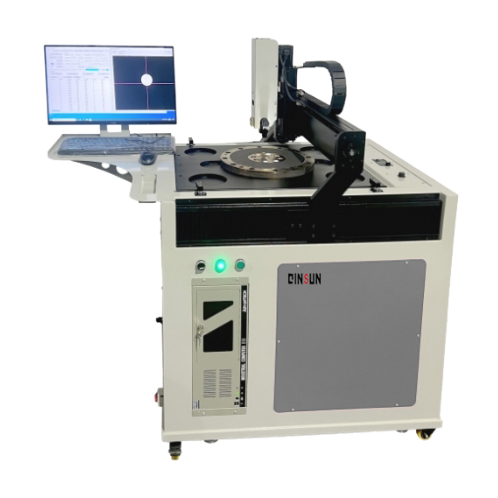

全自动化纤丝喷丝板镜检仪使用方法-

喷丝板是化纤生产的核心精密部件，板面上密布微米级微孔，一旦出现孔道堵塞、孔径偏差、内壁积碳，很容易造成纺丝断丝、毛丝、丝束粗细不均。传统人工显微镜检查效率低、漏检率高，很难精准识别微孔深处污垢。全自动化纤丝喷丝板镜检仪依托机器视觉技术，实现微孔全自动逐孔检测，广泛适配POY、DTY、工业丝、芳纶、碳纤维、草坪丝、海岛纤维等各类喷丝板质检工作。

一、检测原理

设备搭载X-Y-Z三轴伺服运动平台，搭配上下双光源、连续变倍镜头与高速工业相机。软件驱动平台有序移动，自动对焦采集每一处微孔图像，通过图像处理算法测算微孔直径、面积、圆度、污垢率，自动判定孔道是否堵塞、尺寸是否超标。常规光学检测只能看清微孔表层，仪器可选配断层扫描功能，将纺孔沿深度分层检测，直观掌握孔内壁深层积碳、残留杂质情况。系统自动记录所有异常微孔坐标，支持在线吹气清洁、同轴光定位标记，完成喷丝板全方位自动化质检。整机检测精度可达±0.01mm，单孔检测速度0.2~0.7秒。

二、技术参数

1.检测系统

检测区域：500mm(长)×600mm(宽)，可以根据用户要求定制

检测台尺寸：965mm(长)×905mm(宽)×1335mm(高)，可以根据用户要求定制

2.电器柜和主机为一体式设计

3.检测项目：微孔直径，面积，失圆率，污垢率，特殊异型孔尺寸等

4.检测速度：0.2-0.7秒/孔(检测速度根据孔距而定)

5.检测精度：±0.01mm

6.可检测微孔的范围：0.01mm-5mm(超出范围可定制)

7.喷丝板一次最多检测个数：视喷丝板尺寸而定(如直径φ88mm最多可以放置30块)

8.运动控制单元：X-Y-Z三轴控制平台，采用3套伺服电机和3根滚珠丝杆

9.相机：高速工业相机，噪声小无拖影

10.光源：采用上下两个光源，通过控制光源实现不同检测功能

11.镜头：采用连续变倍镜头，畸变小，检测精度高

12.中文简体检测软件，支持定制其它语言(如英文，中文繁体，俄语等)

13.设备外形尺寸：1362mm×865mm×1475mm(长×宽×高)

14.重量：189kg

三、操作流程

1、板材装夹：平稳放置喷丝板，固定牢靠，防止检测过程发生位移；多块板材同步检测时规范排布，避开运动干涉区域。

2、参数设定：导入喷丝板图纸参数，录入判定标准；需要深度排查积碳时，开启断层扫描模式，设置分层扫描区间。

3、自动扫描：启动检测程序，三轴平台带动视觉系统逐孔移动、自动对焦，实时采集图像并同步保存数据。软件双界面同步运行，图形窗口直观展示微孔实景，数据窗口实时输出各项测量数值，不合格微孔使用色彩区分标注。

4、异常处理：系统识别堵塞、尺寸异常微孔后，可启动手柄吹气清理污垢；清洁完成自动复检。依旧不达标的微孔，依靠同轴光束精准定位，或者直接印章标记，方便后续统一处理。

5、检测收尾：全部点位扫描完毕，系统自动汇总检测报告，所有坐标、测量数据完整存档。三轴机构回归原点，取下喷丝板，清理工作台，关闭光源与整机电源。

运行期间禁止触碰三轴运动区域，避免碰撞镜头；喷丝板板面保持干燥洁净，油污、碎屑会干扰成像精度。定期校准视觉系统，检查光源亮度，保障长期检测稳定。异形喷丝板测试前，提前录入对应轮廓模板，防止识别偏差。断层扫描耗时更长，批量快速巡检可选用普通检测模式灵活切换。

四、总结

上海千实精密机电科技有限公司所生产的这套设备彻底摆脱人工目检局限，杜绝漏检问题，大幅降低用工压力。化纤企业可用于新喷丝板入厂验收、清洗后洁净度核查，提前筛除不良板材，减少纺丝线上断丝、次品问题。完整的数字化检测报告，方便企业建立喷丝板全生命周期管理，持续优化清洗工艺，延长喷丝板使用寿命，有效控制生产损耗，提升纤维成品稳定性。
