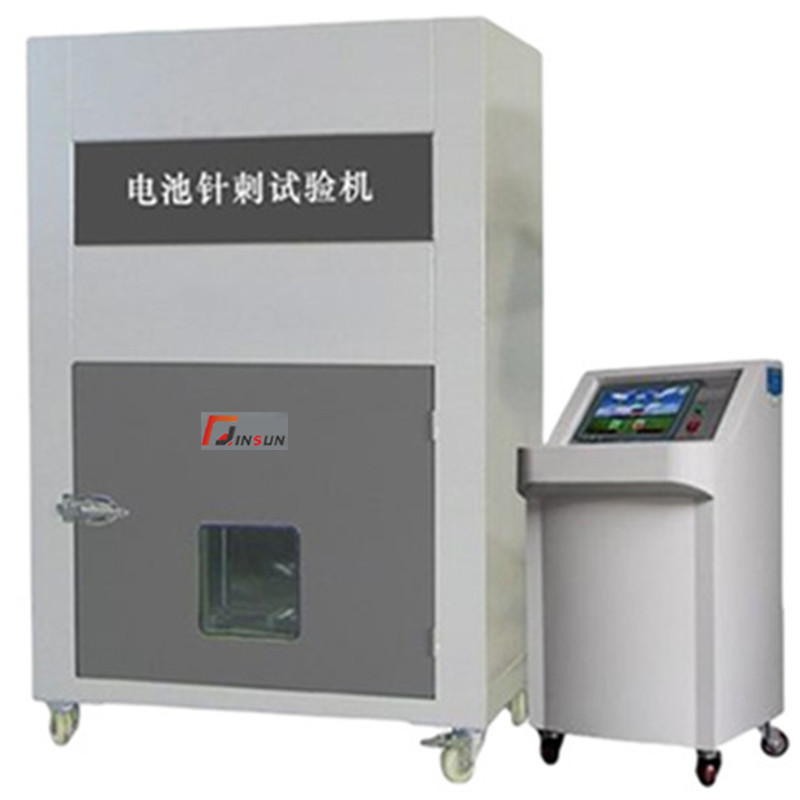

锂电池广泛应用于新能源车辆、矿用设备、储能装置，车辆碰撞、异物穿刺等意外工况下，电芯隔膜破损极易造成内部短路，引发热失控、起火爆炸。电池针刺试验机是动力电池安全滥用测试的核心设备，专门模拟尖锐金属刺穿电芯的极端场景，直观观测电池受损后的各项表现，是电芯研发、型式检验必不可少的检测仪器。

一、工作原理

试验通过耐高温钢针垂直贯穿电池本体，直接破坏内部隔膜，使正负极形成短路通道，复刻电池遭受外物穿刺产生内部短路的真实工况。设备采用气缸驱动结构，能够精准控制穿刺速度、穿刺力度与行程，钢针刺入后保持滞留状态，持续观察电池电压、温度变化，记录是否出现起火、爆炸现象。

测试前电池按照标准流程完成充放电预处理，保证电芯处于规定荷电状态。试验结束后以不起火、不爆炸作为基础判定指标，以此评估电芯材料体系、结构设计的安全冗余。设备可完成5~50Ah动力电池、小型电池单体与模组针刺试验，适配多款行业测试规范。

二、试验流程

1、样品预处理：单体电池按照规范完成放电、静置、恒流恒压充电，充满后静置1小时；电池模组参照对应流程进行充放电处理，严格管控电压上下限。

2、试样装夹：将电池平稳固定于夹具，调整位置，保证钢针垂直于极板方向穿刺。模组试验需规划点位，确保钢针贯穿至少三节单体。

3、参数设定：选定对应直径钢针，设置穿刺速度，启动驱动机构完成贯穿，钢针停留在电池内部。

4、持续观测：全程记录电池外观、温升、烟气等现象，长时间观察有无起火、爆炸风险。

5、试验收尾：等待样品充分降温，清理腔体，整理试验现象与数据，完成结果判定。

三、设备应用

电池针刺试验机在电池行业中具有广泛的应用。首先，它被用于评估新型电池的安全性能。在电池的开发阶段，需要进行大量的试验来测试各种新型材料和设计的性能。它可以模拟电池在使用过程中可能出现的各种故障情况，例如内部短路等，从而帮助研究人员了解新型电池的安全性能和可靠性。

其次，它还被用于评估现有电池的安全性能。随着电池使用时间的增长，它们可能会受到各种损伤，例如机械损伤、过充电等。通过使用该试验机模拟这些情况，可以评估现有电池的安全性能和寿命。

此外，它还可以用于评估不同品牌和类型的电池之间的性能差异。不同品牌和类型的电池在安全性能和可靠性方面可能存在差异。通过使用它对不同品牌和类型的电池进行测试，可以了解它们之间的性能差异，帮助消费者选择更安全、更可靠的电池产品。

四、总结

随着新型电池的不断涌现和对电池安全性要求的不断提高，该试验机的应用前景将更加广阔。未来，随着技术的不断发展，可以期待更先进、更精确的电池针刺试验机出现，以满足更高要求的电池安全性测试需求。同时，随着人工智能和大数据技术的应用，可以对大量测试数据进行深入分析和挖掘，为新型电池的开发提供更有价值的指导。

总之，电池针刺试验机作为一种重要的电池安全性能测试设备，在新型电池的开发、现有电池的安全性能评估以及不同品牌和类型电池的性能比较等方面具有广泛的应用价值。未来，随着技术的不断进步和应用需求的不断提高，可以期待电池针刺试验机在测试精度、安全性和可靠性等方面得到进一步的发展和完善。
