上海千实精密机电科技有限公司
地址：上海市闵行区顾戴路2578号
电话：021-62200566
传真：021-67801892-810
联系人：
邮箱：info@qinsun-lab.com

解读纺织品耐磨性-

　　纺织品耐磨性是指纺织品在机械力反复摩擦的作用下，抵抗磨损的能力。纺织品的抗耐磨性对产品的使用时间和使用效果有直接的影响。纺织品在反复机械摩擦作用下表现的磨损现象主要有破损、质量减轻、掉色、起毛起球等。下面，上海千实就为大家详细解读纺织品耐磨性。

　　主要原因：

　　（1）纺织品中的纤维之间不断进行摩擦，存于纱线中的纤维组织之间由于相互摩擦导致纤维发生断裂，从而导致纺织品损坏；

　　（2）把纤维组织从纺织品中抽出来，导致原有的纱线组织和纺织物结构发生变化，由于纱线间的相互作用，可能导致纤维被拉出，最终引起纱线变细，纺织物变薄，严重时导致纺织物解体；

　　（3）纤维表面磨损，纤维表层出现碎片丢失，对于有涂层的纺织品来说表现为局部掉色；

　　（4）摩擦使纤维产生熔融或塑性变形，通过机械作用将纤维拉至表面，并形成茸毛，茸毛缠结成球，通过固着纤维和织物表面相连。

　　纺织品的耐磨性能，是纺织品所具有的抵抗磨损的特性。纺织品的磨损是造成纺织品损坏的重要原因，纺织品材料的耐磨性检测根据不同的仪器，常用的方法主要有两种：马丁代尔平磨法和Taber耐磨法

　　一、马丁代尔平磨法：

　　(1)参考标准：《GB/T21196-2007马丁代尔法织物耐磨性的测定》。

　　(2)试验仪器：织物平磨仪的种类很多，目前测试行业用得最多的是马丁代尔耐磨仪，因此平磨法又常被称为马丁代尔耐磨仪法。

　　(3)试验原理：安装在马丁代尔耐磨试验仪试样夹具内的圆形试样，在规定的负荷下，以李莎茹(Lissajous)图形的平面运动与磨料(即标准织物)进行摩擦，试样夹具可绕其与水平面垂直的轴自由转动。根据试样破损的总摩擦次数，确定皮革的耐磨性能。

　　(4)试验方法：试验时将一定尺寸的测试样在规定压力下与标准磨料互相接触，并使试样以李莎茹轨迹相对于磨料运动，使测试样受到多方向的均匀磨损。

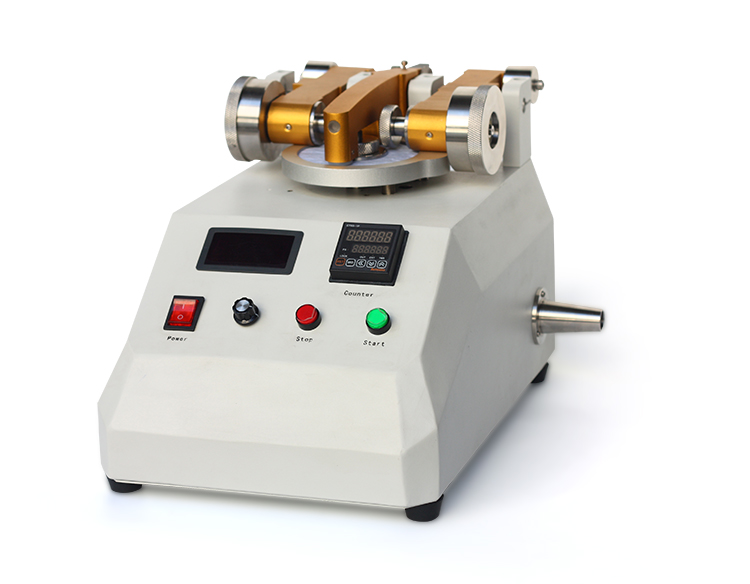

　　二、Taber耐磨法：

　　(1)参考标准：《GB/T2726-2005皮革物理和机械试验耐磨性能的测定》。

　　(2)试验仪器：Taber耐磨试验机

　　(3)试验原理：预磨25转，将被测试的试样放在TABER耐磨试验机水平平台上旋转，两个磨轮被赋予特定的压力压在试片上选装，磨轮的轴与水平面相平行，一个磨轮朝外，另一个朝内，在一定的时间内，记录测试片的所有变化。

　　(4)试验方法：用裁刀裁取外径108mm，内径8mm的样品。然后在样品的背面贴上尺寸一样的硬贴纸。将样品中心孔置于螺杆之橡胶垫上，将垫片套上，用压紧螺帽将试样固定。再将固定环套上，用扳手将固定环螺丝锁紧。将两个H18磨轮，安装到支撑臂上，每个磨轮对被测试样施加250±10g的力，保证有标签的一面朝外，使磨轮的负重为500g，连接吸尘器，将吸尘器的吸尘管接到机器左侧的接头上，启动吸尘器。按标准规定设定测试次数，并设定回转速度为72转。然后起动开始键，开动旋转速度为60±5次/min的仪器，水平旋转，按照要求的次数进行测试。试验中，用毛刷刷去试样表面附着物，观察试验的磨损情况，将皮革磨到指定终点，记录最终转数。

上一篇：织物耐磨性能检测及改善方法

下一篇：电动摩擦色牢度仪测试毛皮干湿摩擦色牢度解析
