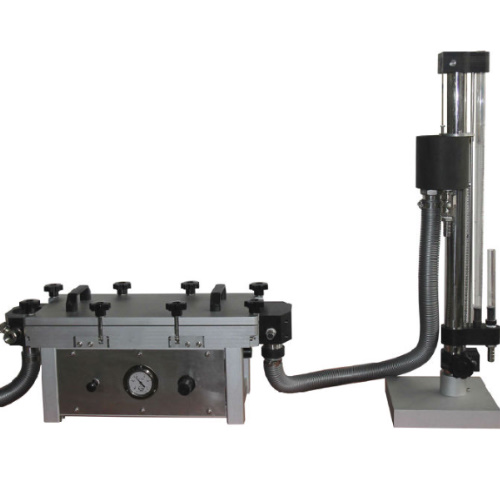

在路基、堤坝、隧道、市政基坑等土工工程中，塑料排水板是地基排水、固结沉降的核心材料。很多工程后期出现路基沉降、积水渗透、排水失效等问题，核心原因就是排水板受压后通水能力衰减、排水通量不达标。塑料排水板水平通水量测试仪，专门模拟土体高压受压工况，精准检测排水板水平输水性能，是土工材料厂、工程质检中心、科研机构必备的合规检测设备。

一、测试原理

设备完全贴合工程实际工况，模拟排水板埋入地下受压、通水工作状态。试验过程中对试样施加350kPa恒定侧压力，复刻土层挤压压力，同时固定水力梯度i=0.5，通过精准调控水头差形成稳定渗流环境。设备精准计量固定时间内的渗流水量，以此判定塑料排水板在高压挤压下的水平通水能力、排水稳定性，有效筛查高压下通水衰减、通道变形堵水的劣质产品，测试结果完全适配行业多项主流检测规范。

二、仪器特点

1、定制型压力表，采用进口高精度扩散硅压力传感器和16位高分辩率A/D转换器；

2、采用高能量锂亚电池给压力表供电，连续使用时间超1.5年；

3、压力表可一键校零，适应多种环境使用；

4、“kPa、MPa、Psi、mmHg、Bar、Kgf/cm2”六种单位可供切换选择；

5、采用开启式舱门结构，便于试样装样；

6、机身采用铸铝一体成型工艺，确保压力舱密封；

7、特殊设计的试样夹持装置，防止排水板的塑料芯板变形，结合密封圈的设计，确保试样夹持处不漏气、不漏水；

8、水力梯度可通过水塔高度进行调节；

9、合理设计的水路管道，减少试验中的水头损失，结果更精确；

10、气动控制元件，控制压缩空气的进出和压力的大小，为试验提供侧压力；

11、可根据客户要求定做压力舱及密封板以满足不同尺寸的试样。

三、技术参数

1、设备标准试样有效长度400mm、宽度100mm，支持宽度定制；

2、标准试验侧压力稳定维持在350±20kPa，水头差调节范围0~400mm，可灵活适配不同试验标准。

3、整机结构紧凑，主机尺寸715×300×260mm，搭配独立水塔结构，总重仅35kg，摆放安装便捷，适配各类实验室场景。

四、操作流程

1、试验前裁剪标准尺寸排水板试样，平整安装在专用夹持装置内，做好密封处理。

2、启动设备，通过气动系统调控压力，稳定输出350kPa侧压力，同时调节水塔高度设定水力梯度。

3、待水流、压力工况稳定后，持续通水10分钟以上，进入正式计量阶段。

4、定时记录渗水量数据，多次测试直至数据差值达标，最终计算得出排水板标准通水量，判定产品是否合格。

5、试验结束后泄压排水，清理设备密封部件，完成设备复位养护。

五、总结

排水板的水平通水量，直接决定地基排水固结效率与工程使用寿命。常规肉眼外观检测、简易通水测试，无法模拟地下高压挤压工况，极易造成不合格产品流入工地。上海千实精密机电科技有限公司所生产的塑料排水板水平通水量测试仪通过标准化高压通水试验，可精准筛选优质排水板产品，帮助生产企业优化板材芯体结构、滤膜配比，从源头解决排水衰减、堵水失效问题。同时可为工程进场质检、第三方型式检测、项目验收提供合规数据支撑，有效规避工程沉降、积水渗漏隐患，保障土工基建工程质量与长期稳定性。
